شرح محصولات

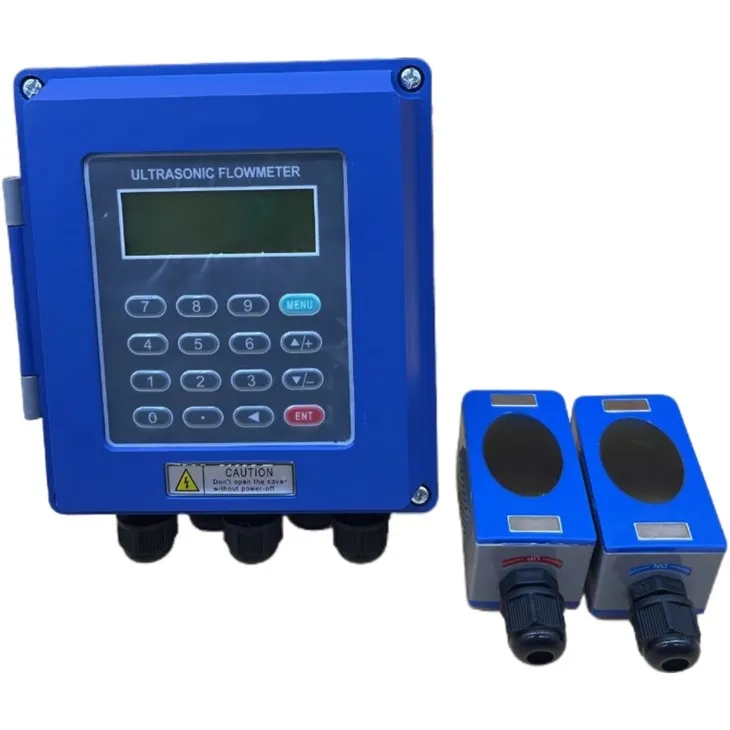

کنتورهای جریان اولتراسونیک قابل حمل/دستی (متر انرژی) برای اندازه گیری سرعت جریان و گرمای مایعات مختلف یکنواخت و یکنواخت که قادر به انجام امواج اولتراسونیک هستند استفاده می شود.
کنتورهای جریان اولتراسونیک قابل حمل/دستی ، روشهای اندازه گیری غیر تماس را با دامنه اندازه گیری زیاد ، بدون اجزای مکانیکی متحرک اتخاذ می کنند و تحت تأثیر فشار سیستم و محیط های سخت قرار نمی گیرند. آنها با موفقیت در اندازه گیری آب ، آب خالص ، آب دریا ، فاضلاب ، مایعات شیمیایی ، آب رودخانه ، روغن سوخت و سایر مایعات استفاده شده اند. دمای حد بالایی سنسور استاندارد 110 درجه سانتیگراد است. اگر بیش از این دما باشد ، لطفاً با سازنده یا تأمین کننده تماس بگیرید.
کنتورهای انرژی اولتراسونیک قابل حمل/دستی به طور گسترده ای برای اندازه گیری مصرف انرژی در صنایعی مانند تبرید ، گرمایش ، مبدلهای حرارتی ، یخچال و دیگهای بخار استفاده می شود.
اصل کار
هنگامی که یک پرتو اولتراسونیک در یک مایع پخش می شود ، جریان مایع باعث تغییر جزئی در زمان انتشار می شود که متناسب با سرعت جریان مایع است. با سرعت جریان صفر ، زمان لازم برای انتشار و دریافت امواج صوتی دقیقاً یکسان است (تنها فناوری که در واقع می تواند سرعت جریان صفر را اندازه گیری کند). هنگامی که مایع جریان می یابد ، زمان انتقال امواج صوتی در جهت بالادست بیشتر از جهت پایین دست است.
پارامترهای فنی
|
نام طرح |
جریان سنجی اولتراسونیک قابل حمل (انرژی سنج) |
جریان سنجی اولتراسونیک دستی (متر انرژی) |
چهار دکمه دستی اولتراسونیک دستی |
|
|
دقت اندازه گیری |
سرعت جریان 1 ٪ ، نرخ گرما 2 ± |
±1% |
||
|
دامنه کالیبر |
15mm ~ 6000mm |
|||
|
ماده خط لوله |
فولاد ، فولاد ضد زنگ ، چدن ، PVC ، مس ، آلومینیوم و سایر خطوط لوله متراکم مجاز به داشتن روکش هستند. |
|||
|
اندازه گیری |
آب ، آب دریا ، فاضلاب صنعتی ، مایعات اسید پایه ، الکل ، آبجو ، روغن های مختلف و سایر مایعات تک و یکنواخت که می توانند امواج اولتراسونیک را منتقل کنند |
|||
|
نظارت |
2x10 Symbol LCD Symbol Western Symbol Western یا 2x20 با نور پس زمینه ، میدان دید اندازه: 85x19mm |
صفحه نمایش LCD LCD 4x8 چینی یا 4x16 Western Dot Matrix ، میدان دید: 71x39mm |
2x10 Symbol LCD Symbol Western Symbol با نور پس زمینه ، میدان دید: 61x20mm |
|
|
انواع زبان |
چینی ، انگلیسی ، ایتالیایی ، فرانسوی ، پرتغالی ، Türkiye ، اسپانیایی |
|||
|
کلید |
16+2 صفحه کلید را لمس کنید |
4+2 صفحه کلید را لمس کنید پشتیبانی از عملیات کلیدی میانبر |
||
|
رابط ارتباطی |
RS485 |
Rs232 |
RS485 |
|
|
پروتکل ارتباطی |
Modbus ، M-Bus ، پروتکل پسوند فوجی ، پروتکل سنج آب ساده ، سازگار با سایر پروتکل های تولید کننده ، کنتور جریان اولتراسونیک قابل حمل (متر انرژی) می تواند به طور اختیاری مجهز به پروتکل هارت باشد |
|||
|
ورودی سیگنال خروجی سیگنال |
1 کانال از خروجی {1}} ma خروجی 1 اکتبر 1 خروجی رله 3- Way 4-20 ma ورودی 2- اندازه گیری دما روش (متر انرژی) |
خروجی 1 اکتبر 2- اندازه گیری دما روش (متر انرژی) |
-- |
|
|
ضبط داده ها |
چاپگر حرارتی کارت SD خارجی با ظرفیت حداکثر 2G (اختیاری) |
ساخته شده در حافظه 32Mbit ساخته شده در کارت SD با ظرفیت حداکثر 2G (اختیاری) |
کارت SD خارجی با ظرفیت حداکثر 2 گرم |
|
|
برقی منبع |
آداپتور |
ورودی: AC90 ~ 260V خروجی: DC15V قدرت: 20W |
ورودی: AC90 ~ 260V خروجی: DC6V قدرت: 6w |
|
|
باتری قابل شارژ |
نوع: Ni MH مقدار: 8 بخش 1.2V ظرفیت: 2000 میلی آمپر ساعت زمان شارژ: 8 ساعت ساعت کار: بیش از 20 ساعت شارژ با آداپتور برق اندازه گیری بدون وقفه را امکان پذیر می کند |
نوع: Ni MH مقدار: 3 بخش 1.2V ظرفیت: 2000 میلی آمپر ساعت زمان شارژ: 8 ساعت ساعت کار: بیش از 12 ساعت شارژ با آداپتور برق اندازه گیری بدون وقفه را امکان پذیر می کند |
||
|
مشخصه |
مدیریت شارژ هوشمند ، نشانگر وضعیت شارژ ، ضد شارژ بیش از حد و حفاظت از تخلیه ، تشخیص باتری در زمان واقعی و یادآوری زمان کار باقی مانده |
|||
|
ماده پوسته |
45 صفحه فولادی |
بازدارنده شعله |
||
|
ابعاد خارجی |
225 × 180 × 67 میلی متر |
200 × 93 × 33mm |
183 × 92 × 35 میلی متر |
|
|
وزن میزبان |
2.5 کیلوگرم |
390g |
375g |
|
